一、应用

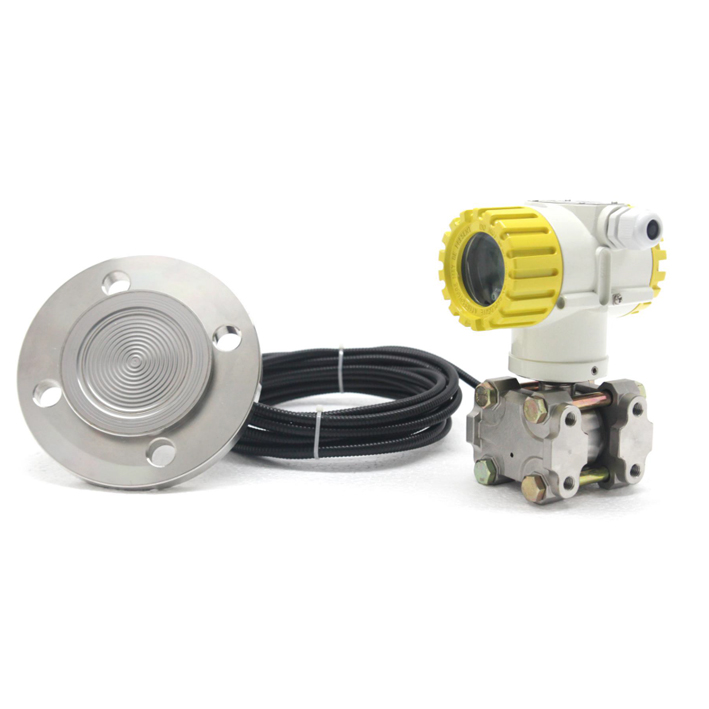

PAS630G 单晶硅智能单远传压力/液位变送器用于测量工业生产过程中的液位或液体、气体和蒸汽的压力（如被测介质具有高粘度、腐蚀性、有聚合倾向或有较高温度压力、液位的测量工况），具有符合 4mA~20mA/HART 协议的输出信号，数字信号中包含有各种组态、信号状态及故障自诊断信息，可选的 LCD 表头用于显示过程压力、信号状态及故障自诊断信息，就地按钮可完成调节零满等多种组态功能。

二、工作原理与结构

PAS630G 单远传压力/液位变送器工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给传感器膜头,被转换为相应的电流，电压或数字HART^®(高速可寻址远程发送器数据公路)输出信号。传感器还进行温度测量，用于补偿温度影响。

在工厂的特性化过程中，所有传感器都经受了整个工作范围内的压力与温度循环测试。根据由此得来的数据产生修正系数，然后将系数贮存于智能板内存中，从而可保证变送器运行过程中能精确地进行信号修正。

PAS630G 单远传压力/液位变送器的量程范围（标准产品）为 5KPa~10MPa，远传法兰符合 ANSI或 DIN 等标准，连接形式有平法兰式、插入筒式、对夹式、法兰安装式、螺纹安装式、夹持式、耦合式等，耐压等级分别为 Class 150 lb、Class 300lb、Class 600 lb、1.6MPa/4MPa、6.4MPa 或 10MPa，远传法兰上隔离膜片的材质有 316L 不锈钢、哈氏合金 C、钽、PFA 涂层、F46 覆膜、镀金等，可满足不同工业生产过程中某些特殊工况下的差压测量要求。

电子板采用高性能集成电路与表面封装技术。该板对传感器的输入信号进行修正，并进行线性化处理。电子板模块的输出部分将数字信号转为模拟输出，并与手操器进行通讯。

液晶表头可显示压力值、电流值或量程的百分比。
