一、应用

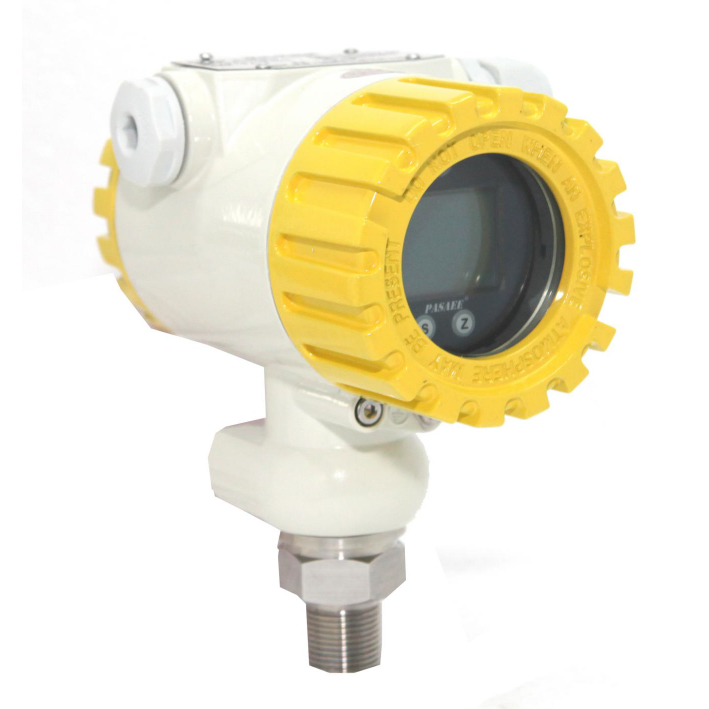

PAS620G 单晶硅智能压力变送器用于工业生产过程中液体、气体、蒸汽的压力及液位等的测量，具有符合 4~20mA/HART 的电流信号输出，数字信号中包含有各种组态、信号状态及故障自诊断信息，LCD 表头用于显示过程压力、信号状态及故障自诊断信息，就地按钮可完成调节零点满位等多种组态功能。PAS620G 压力变送器的量程范围为 12.5KPa~ 80MPa。

二、工作原理与结构

PAS620G 压力变送器使用先进的微硅固态复合传感器，采用模块化设计，由带集成电子适配单元的传感器模块和带按钮控制单元的放大器组成。PAS620G 压力变送器传感器模块采用硅压力传感芯片，被测压力经隔离膜片及灌充液传递至硅压力传感芯片，四个制在传感芯片上的压阻效应的电阻随被测压力的变化而变化，进而导致相应桥路输出电压的变化。与压力成正比的该输出电压由适配单元和放大器转换为标准输出信号。
