一、应用

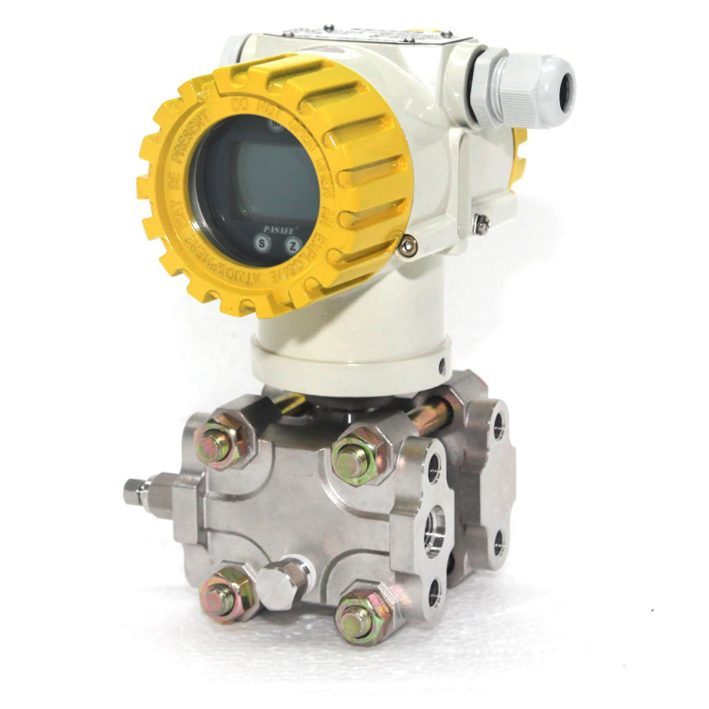

PAS610G 单晶硅智能压力变送器用于工业生产过程中液体、气体、蒸汽的压力及液位等的测量，具有符合 4~20mA/HART，数字信号中包含有各种组态、信号状态及故障自诊断信息，可选的LCD 表头用于显示过程压力、信号状态及故障自诊断信息，就地按钮可完成调节零点满位等多种组态功能。PAS610G 压力变送器的量程范围为2.5KPa~ 10MPa。

二、工作原理与结构

PAS610G 压力变送器使用先进的微硅固态复合传感器，采用模块化设计，由带集成电子适配单元的传感器模块和带按钮控制单元的放大器组成。PAS610G 压力变送器的传感器是一个全焊接传感器模块的双腔系统，具有一个整体化的过载膜片、一个内部差压传感芯片、一个内部绝对压力传感

芯片和一个温度测量元件。绝对压力传感芯片仅感受高压侧的压力，作为静压补偿的参考值。被测的过程差压经隔离膜片和灌充液，传递给差压传感芯片，使微硅固态差压传感芯片的阻值产生微小变化，进一步导致检测系统输出电压的变化，该输出电压与过程压力成正比，由适配单元及放大器转换为标准输出信号。
